modellbaulift und iTrain

Wir möchten hier die Implementation der Hebeanlagen in die Steuerungssoftware iTrain vorstellen.

Die Grundvorraussetzungen sind:

• Die Hebeanlage ist mit einem DCC- und Massekontaktmodul ausgerüstet. Beide Module werden Standardmäßig von uns mit angeboten und verbaut.
• Es ist sind freie Eingänge bei einem von Ihnen verwendeten Masse-Rückmeldemodul vorhanden. Aufgrund der verschiedenen verfügbaren Rückmeldemodule, gehören diese nicht zum Lieferumfang der Hebeanlage.

Das ist eigendlich schon alles, was für eine Einbindung benötigt wird.

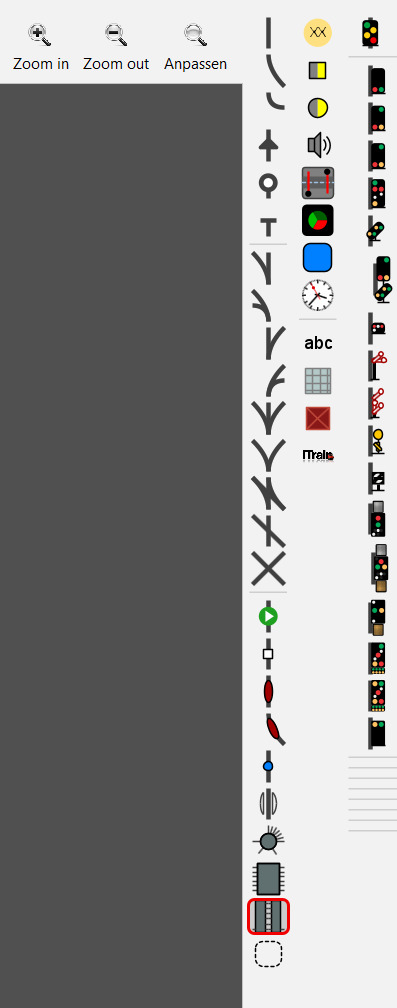

Zuerst wird im Gleisplan ein Zugdepot eingefügt und anschließend konfiguriert.

Hierbei ist es wichtig die Rückmeldenummern und die Anfangs DDC-Adresse für die erste Ebene der Hebeanlage zu kennen.

Bei diesem Beispiel wird eine Hebeanlage mit 4 Ebenen verwendet, daher ist die Zahle der möglichen Anschlüsse auf 4 zu setzen.

Dann die DCC-Adresse der ersten Ebene eingeben und den einzelnen Ebenen die entsprechenden Rückmelder zuordnen.

Hiermit sind schon alle benötigten Informationen für einen automatischen Betrieb gegeben.

Zusätzlich können im Gleisbild noch Schalter (Relais) für die Funktionen der Referenzfahrt und des Nothalts angelegt werden. Dies ist für einen automatischen Betrieb nicht unbedingt notwendig, vereinfacht aber die Bedienung, da dadurch der Touch-Screen der Hebeanlage nicht mehr verwendet werden muss.

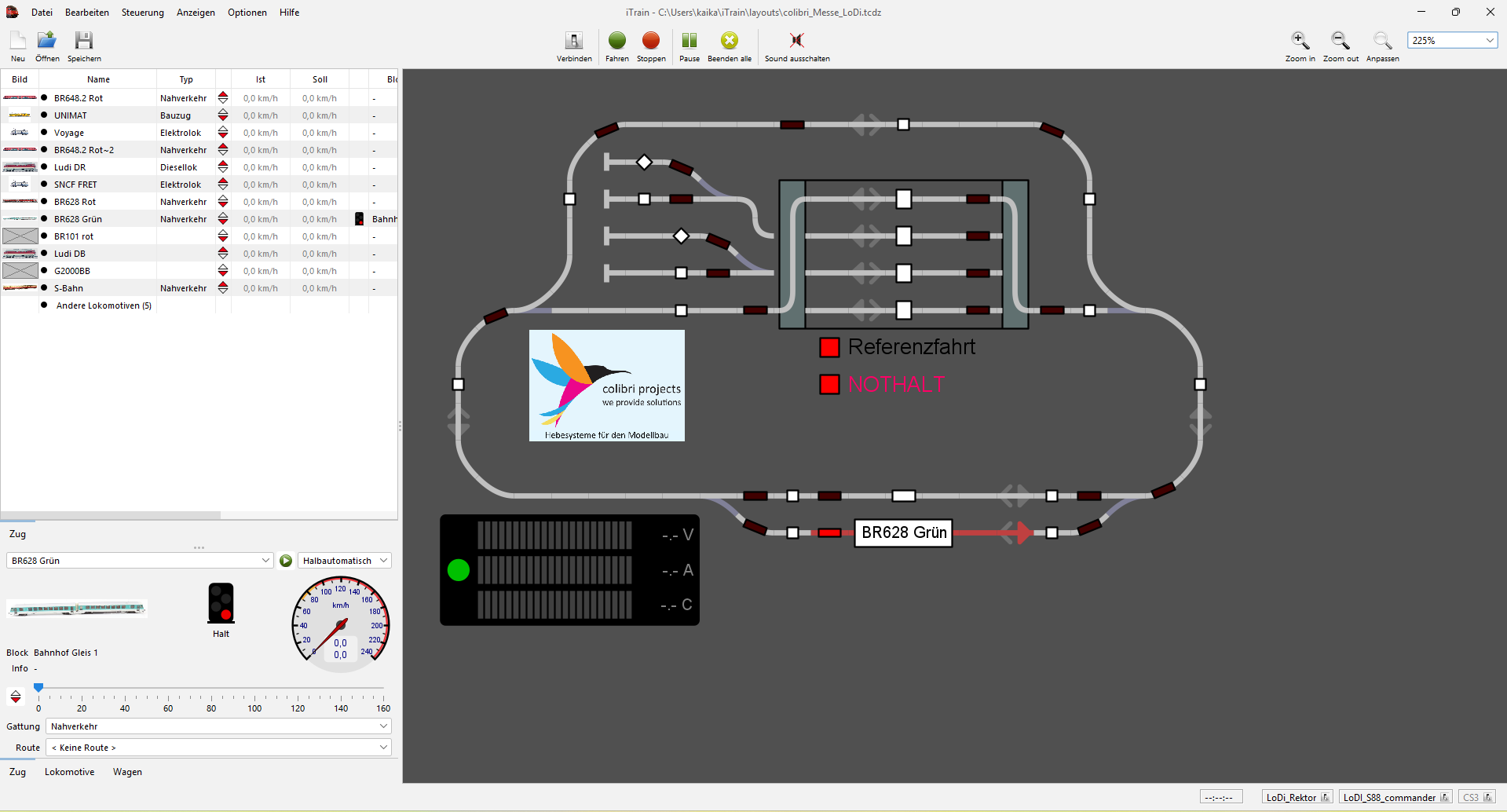

Bei unserer Beispielanlage sieht das Gleisbild mit dem Zugdepot dann so aus:

Dem automatischem Betrieb steht jetzt nichts mehr im Wege und die Züge können per Drag and Drop auf die gewünschten Ebenen der Hebeanlage gefahren werden.

In diesem Video ist die Hebeanlage im automatischen Betrieb zu sehen.

Wir wünschen viel Spaß und stehen für Rückfragen gerne zur Verfügung.
