Wir möchten hier die Implementation der Hebeanlagen in die Steuerungssoftware WinDigipet vorstellen.

Die Grundvorraussetzungen sind:

• Die Hebeanlage ist mit einem DCC- und Massekontaktmodul ausgerüstet. Beide Module werden Standardmäßig von uns mit angeboten und verbaut.
• Es ist sind freie Eingänge bei einem von Ihnen verwendeten Masse-Rückmeldemodul vorhanden. Aufgrund der verschiedenen verfügbaren Rückmeldemodule, gehören diese nicht zum Lieferumfang der Hebeanlage.

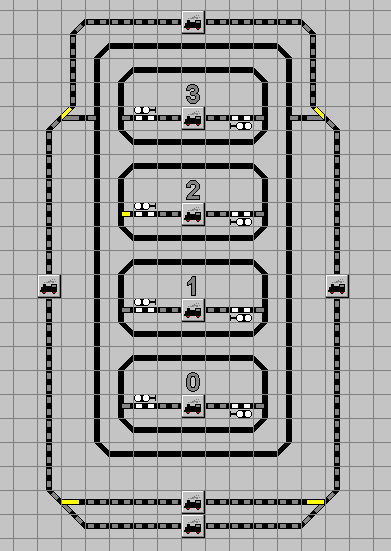

Im Gleisplan wird ein Zugspeicher eingefügt. Symbole hierfür sind in der Bibiliothek von WinDigipet enthalten.

Als nächstes werden den Anschlüssen die entsprechenden DCC-Adressen zugewiesen.

Für einen sicheren Betrieb sollten jetzt noch die Rückmeldekontakte konfiguriert werden. In diesem Beispiel werden die RMK den Ebenennummern zugewiesen. Dies ermöglicht die Anzeige der aktuellen Ebene im Betrieb.

Die Hebebühne kann jetzt bereits im Betrieb bewegt werden, hierzu ist lediglich der entsprechende Anschluss anzuklicken.

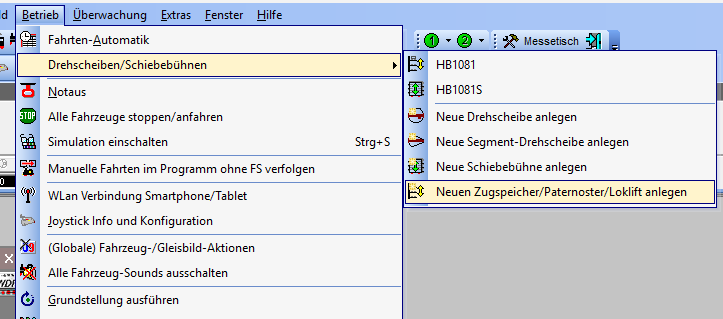

zusätzlich kann auch noch ein Zugspeicher im Betriebsmodus eingefügt werden. Hiermit kann die Position dann auch graphisch angezeigt werden.

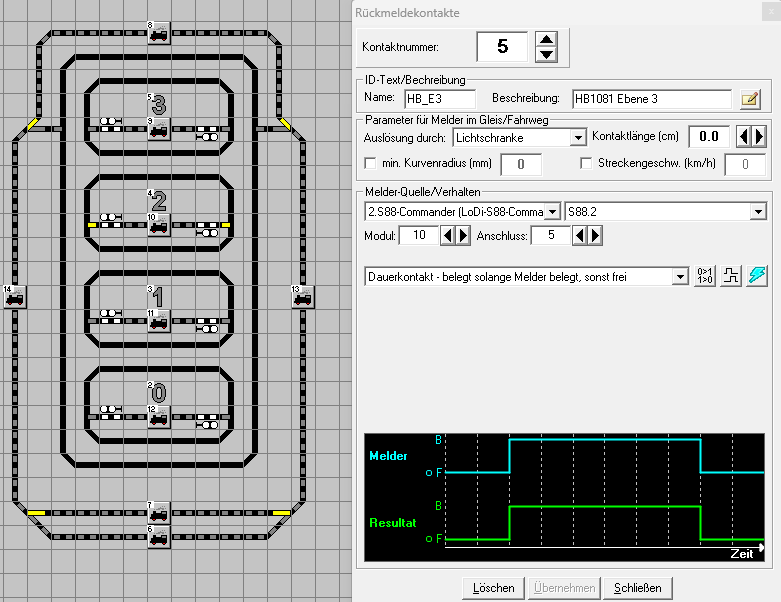

Konfiguration der Rückmelder

Anzeige der aktuellen Position der Hebeanlage.

WinDigipet bietet noch weitere Konfigurationsmöglichkeiten zur Einbindung eine Hebeanlage. Wir verweisen hierbei auf das WinDigipet Handbuch. Bei der hier vorgestellten Einbindung, wurden Fahrstraßen nicht berücksichtigt.



Wir wünschen viel Spaß und stehen für Rückfragen gerne zur Verfügung.
